Mensagem por AEP Qui 05 Mar 2015, 08:52

Ante um dúvida surgida de um confrade e a resposta do Walter Paiva, criamos o tópico.

Mensagem de origem:

 Re: (W168): Letra F no painel - possíveis problemas/sintomas

(W168): Esquema de acesso ao câmbio automático I_icon_minipost por mrfavro Ontem à(s) 10:26 am

Bom Dia!!!
Confrades preciso de uma ajuda.
tenho um oficina mecânica em São Mateus - SP, comecei a Mexer em Classe A ( W168 ) à uns 3 anos e nunca havia pego uma W168 com câmbio Automático, ja mexi em com outros carros com cambio automático e já faz uns 5 dias que estou com uma W168 190 Automática e ela me apresentou defeito no Módulo de Alavanca e um Código P1987 no scanner, bom troquei o conjunto de Alavanca Seletora e repassei no scanner a avaria de Alavanca sumiu mas o P1987 continuou, então resolvi tira o Módulo de Cámbio ( VGS ) e quando fui tirar o óleo saiu uma mistura de óleo e água, resolvi tirar o radiador e fazer teste para ver se não havia passagem de água do radiador para o cambio e vice versa, para minha tristeza e mão de obra perdida o Radiador já havia sido trocado mas não o óleo de cambio.
Devido a água misturada no óleo de Câmbio resolvi desmontar o Pacote de Válvulas porque havia água no seu interior.
mas ai começou o meu Problema, ao virar o corpo lentamente para retirar o excesso de óleo no corpo de válvulas para marcar onde fica as esferas, caiu umas 8 de aço e 1 de Plástico e não consegui ver de onde elas cairam, a questão é algum Confrade poderia me mandar uma imagem com os locais certos das esferas e se o Código P1987 poderia ser devido à água existente dentro do câmbio?
Desde já agradeço!
vou deixar meu Wattssap 11-94731-5926 ( Marcio - Mecânica Zambotti )"
avatar
AEP
Usuário Platina
Usuário Platina

Masculino Mensagens : 17010
Data de inscrição : 05/08/2012
Idade : 51

Ir para o topo Ir para baixo

(W168): Esquema de acesso ao câmbio automático Empty Re: (W168): Esquema de acesso ao câmbio automático

Mensagem por AEP Qui 05 Mar 2015, 08:55

Resposta:

"Re: (W168): Letra F no painel - possíveis problemas/sintomas

(W168): Esquema de acesso ao câmbio automático I_icon_minipost por walter paiva Hoje à(s) 8:13 am

mrfavro,
Veja se estas imagens conseguem te ajudar".

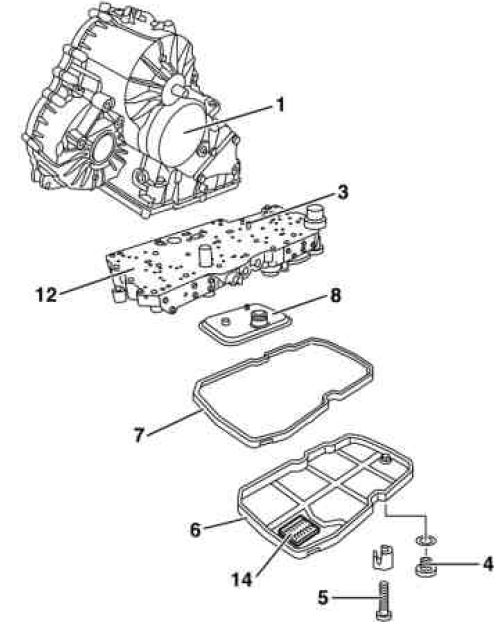

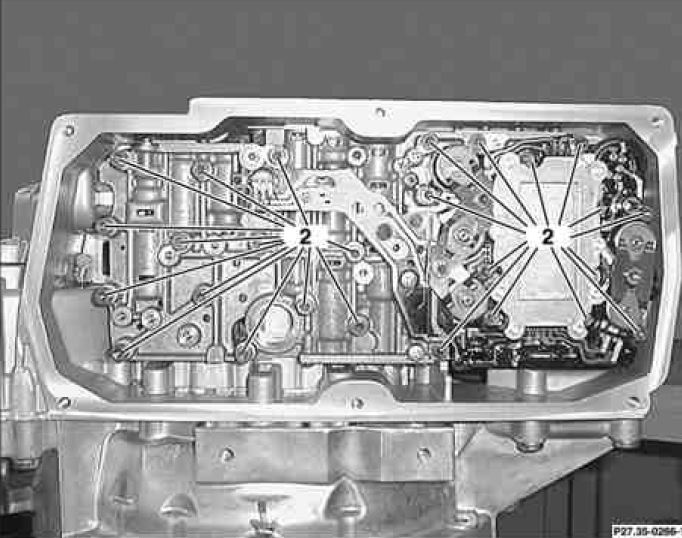

Unidade de comando eletro-hidráulica
(W168): Esquema de acesso ao câmbio automático Fgs_110

(W168): Esquema de acesso ao câmbio automático Fgs_1a10

1 Carcaça da caixa de mudanças     2 Parafusos         3 Pino de ajuste
4 Bujão de escoamento do óleo       5 Parafusos         6 Cárter do óleo
7 Vedação                                  8 Filtro de óleo    12 Unidade eletro-hidráulica de comando
14 Imã

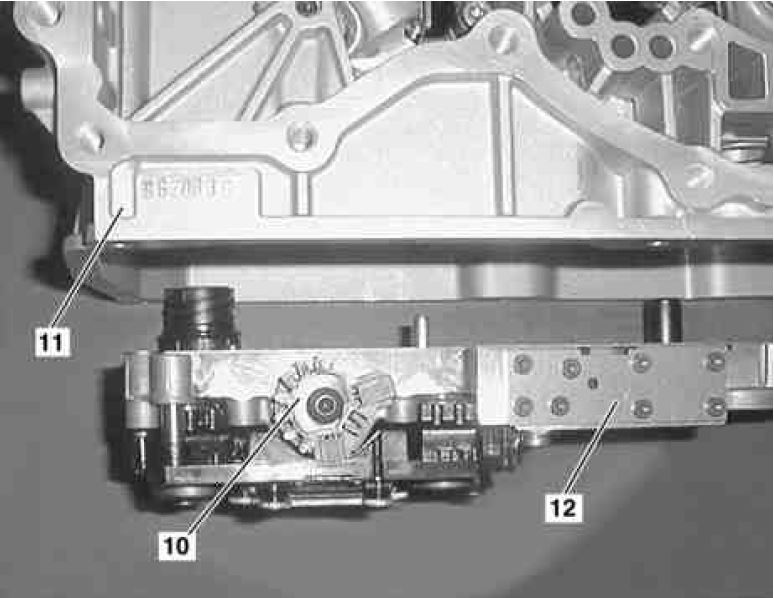

Seletor de marcha - Posição de instalação
[size]


(W168): Esquema de acesso ao câmbio automático Fgs_210

10 Válvula seletora
11 Carcaça da caixa de mudanças
12 Unidade eletro-hidráulica de comando

[/size]
Locais das peneiras e válvulas de retenção na figura do canal
[size]

(W168): Esquema de acesso ao câmbio automático Fgs_310

8 Peneira
9 Válvula de retenção de pressão
13 Cartucho de peneira

[/size]
Torques do cárter de óleo da caixa de mudanças automática
Bujão de escoamento do óleo no cárter 22 Nm
Parafuso do cárter de óleo na carcaça da caixa de mudanças 8 Nm

Carcaça da corrediça de comando
Parafuso do módulo de comando elétrico na carcaça da caixa de mudanças 8 Nm
[size]

_________________
Walter
Administrador
Equipe Portal Mercedes Brasil





[/size]
avatar
AEP
Usuário Platina
Usuário Platina

Masculino Mensagens : 17010
Data de inscrição : 05/08/2012
Idade : 51

Ir para o topo Ir para baixo

(W168): Esquema de acesso ao câmbio automático Empty Re: (W168): Esquema de acesso ao câmbio automático

Mensagem por evaldo Qui 15 Dez 2016, 13:40

Boa tarde, estou precisando saber, de onde é que vem corrente para alimentar o plug do módulofgs.
fio preto+ ta ok.
fio marron _ ta ok
fio amarelo com lista verde sem sinal(falta corrente)
A pergunta é, aonde ele tira o sinal de positivo para alimentar o módulo?
os fios verdes são de comunicação. Se alguém puder ajudar fico muito agradecido.
evaldo
evaldo
Usuário Iniciante
Usuário Iniciante

Masculino Mensagens : 26
Data de inscrição : 10/08/2012
Idade : 72

Ir para o topo Ir para baixo

(W168): Esquema de acesso ao câmbio automático Empty Re: (W168): Esquema de acesso ao câmbio automático

Mensagem por evaldo Qui 15 Dez 2016, 13:50

Desculpa se não for o local apropriado para a pergunta, mas foi do meu ponto de vista o mais que se adequava. Boa tarde a todos.
evaldo
evaldo
Usuário Iniciante
Usuário Iniciante

Masculino Mensagens : 26
Data de inscrição : 10/08/2012
Idade : 72

Ir para o topo Ir para baixo

(W168): Esquema de acesso ao câmbio automático Empty Re: (W168): Esquema de acesso ao câmbio automático

Mensagem por evaldo Qui 15 Dez 2016, 13:59

Esqueci de informar que não esta aparecendo no visor os nº das marchas,e que o módulo foi reparado e o rapaz que arrumou falou que esta faltando corrente no plug que alimenta o módulo(diz que tem que ter 2 positivos).
evaldo
evaldo
Usuário Iniciante
Usuário Iniciante

Masculino Mensagens : 26
Data de inscrição : 10/08/2012
Idade : 72

Ir para o topo Ir para baixo

(W168): Esquema de acesso ao câmbio automático Empty Re: (W168): Esquema de acesso ao câmbio automático

Mensagem por walter paiva Qui 15 Dez 2016, 18:10

Evaldo, veja se ajuda:

(W168): Esquema de acesso ao câmbio automático Md_mod10

1 - Linha de dados CAN (Alta) Controller Area Network
2 - Diagnose (Saída)
3 - Alimentação, terminal 87
4 - Massa de potência, terminal 31
5 - Condutor de estimulo CAN (baixo) - Controller Area Network

_________________
Walter
Administrador
Equipe Portal Mercedes Brasil

(W168): Esquema de acesso ao câmbio automático Spinne10
